产品描述

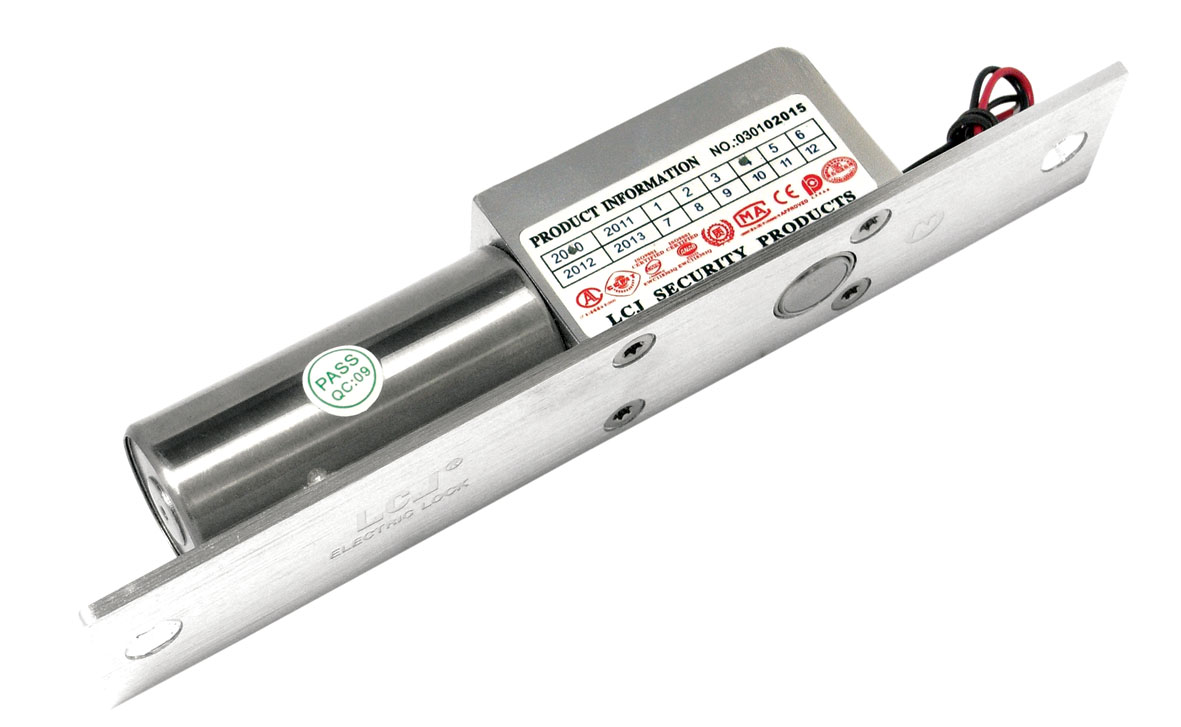

高品质节能环保EC系列电插锁:

广泛应用于:

1、  安防行业的智能大厦、办公大厦、小区等任何有框门(木门、金属门、防火门、消防门),包边玻璃门或未包边玻璃门安装

2、  净化行业的二门互锁,三门互锁需订做直通带门信号NONC输出实现

3、  机械设备行业安装应用

一、特性

(1)低启动电流

        (EC200系列启动电流650mA、EC200B系列启动电流350mA)

(2)DC9V绝对安全电压

         1、作用:电源电压降低至DC9V时, LCJ 电插锁正常上锁。

         2、好处:减少维护成本

        A、确保因电源功率下降或电缆老化等因素引起的系统供电不足,当电压降不低于DC9V绝对安全电压时 LCJ 电插锁仍能正常工作。

        B、减少后期更换电缆带来的施工(打开线槽)与线材成本

        C、确保用锁安全,避免出现锁舌跳动或锁舌缩回后不自动上锁

二、功能

      (1)智能上锁功能

         1、作用:

        A、准确定位: 通电后,将磁扣板靠近永磁体一端面与锁体面板靠近N字一端面对齐,半径8mm的球体内后锁舌完全伸出

       B、智能启动:关门到位且停留持续达1秒,启动上锁,锁舌完整伸出

       C、智能稳定:启动上锁且上锁持续达1秒,将磁扣板移开,锁舌不收回

       2、好处:

       A、防止门锁互撞

       B、防止误动作关门

       C、智能防止断磁路开锁

     (2)信号功能

        A、信号指示灯:

        原理:开锁时,不亮灯;上锁时,亮红灯

        作用:方便快捷查看电锁工作情况

        B、门信号反馈

       原理:开门状态时,2根白色信号线输出NO(常开、开路)信号

      关门状态时,2根白色信号线输出NC(常闭、通路)信号

        C、锁信号反馈

        原理:开锁状态时,棕色线与紫线输出NC(常闭、通路)信号

      上锁状态时,棕色线与紫线输出NO(常开、开路)信号

     (3)延时功能

       作用:上锁延时功能(0、3、6、9)秒:

                    开锁延时功能(3、6、9)秒:

      (4)可调感应距离功能:

          作用:磁扣板上的永磁体上下可调5mm内距离:

         好处:适用于门隙过大影响磁感应

      (5)可调定位功能

      (6)锁舌防锯功能

高品质超稳定耐用

      A、极微残磁 (采用特级电磁纯铁,残磁增量10年小于5%

      B、高精度数控化设备生产

            (加工精度由原来的5cmm提升为目前控制的3cmm,合格率:99.62%)

     C、耐力测试突破260万次(是继2012年150万次老化测试后,力士达电锁厂的又一次的成功自我挑战!

    D、使用超10年,超20年市场实践应用

产品特性技术参数产品配套产品尺寸图安装示意图装箱单品质保证声明事项

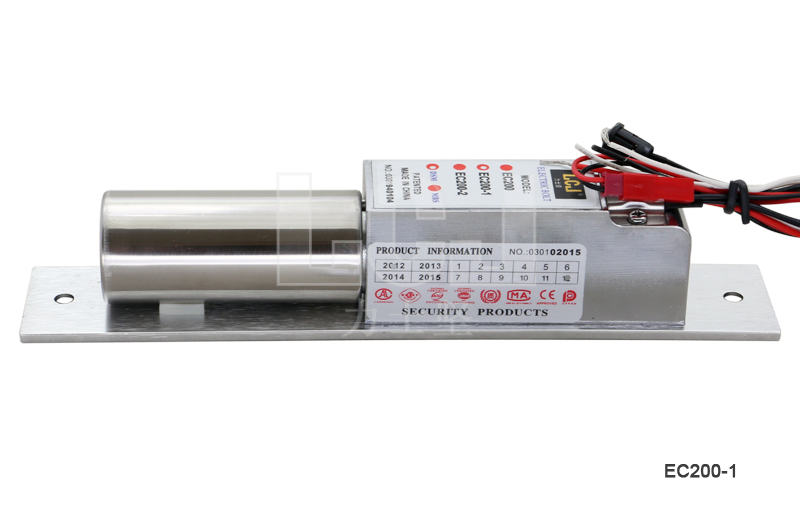

EC200-1 产品特性
    智能上锁

    (DC12V供电、正装安装)
    准确定位 通电后当磁扣板最端与锁体面板最端位对齐为基准,半径8mm的球体内后锁舌完全伸出。
    防撞 关门到位且停留持续达1秒,启动上锁,锁舌完整伸出。观察电源显示的启动电流:650mA±10%(580~715mA)。
    智能稳定 启动上锁且上锁持续达1秒,将磁扣板移开,锁舌不收回。观察电源显示的工作电流为250mA±10%(225~275mA)。
    在稳定工作状态(电流DC12
    V@250mA±10%)下,将锁舌完整压缩回锁舌孔,释放后,锁舌应自复位至完整上锁。
    断电开锁 关闭电源,锁舌自动收回开锁
    整机功能测试
    (DC12V)
    对“准确定位”、“智能启动”、“智能稳定”与“断电开锁”的功能实施连续检验,结果均符合标准要求为合格。
    绝对安全电压
    参考EC系列电插锁绝对安全电压操作示意图)

    (DC9V供电、正装安装)
    准确定位 通电后当磁扣板最端与锁体面板最端位对齐为基准,半径8mm的球体内后锁舌完全伸出。
    防撞 关门到位且停留持续达1秒,启动上锁,锁舌完整伸出。观察电源显示的启动电流:470mA±10%(423~517mA)。
    智能稳定 启动上锁且上锁持续达1秒,将磁扣板移开,锁舌不收回。观察电源显示的工作电流为190mA±10%(171~209mA)
    在稳定工作状态(电流DC9V@
    190mA±10%)下,将锁舌完整压缩回锁舌孔,释放后,锁舌应自复位至完整上锁。
    断电开锁 关闭电源,锁舌自动收回开锁
    整机功能测试
    (DC9V)
    对“准确定位”、“智能启动”、“智能稳定”与“断电开锁”的功能实施连续检验,结果均符合标准要求为合格。
    保持电压
    (正装安装,调节电源至4.5V)
      在稳定工作状态下,调节供电电压至DC4.5V时,应保持上锁状态,工作电流应为70mA±10%(63~77mA )
    最低启动电压
    (正装安装,供DC6.5V电)
      给电锁供DC6.5V的电,锁舌应完整伸出上锁,启动电流应为310mA±10% (279~341mA )
    信号灯   开锁时,不亮灯
    上锁时,亮红灯
    门状态信号   开门状态时,2根白色信号线输出NO(常开、开路)信号
    关门状态时,2根白色信号线输出NC(常闭、通路)信号
    锁状态信号   开锁状态时,棕色线与紫线输出NC(常闭、通路)信号
    上锁状态时,棕色线与紫线输出NO(常开、开路)信号
    上锁延时功能   0秒 0(+1) :电锁侦测到上锁信号稳定后启动上锁
    3秒 0(+1) :电锁侦测到上锁信
    号稳定后,且持续稳定达3秒启动上锁
    6秒  (+1.5)0 :电锁侦测到上锁信号稳定后,且持续稳定达6秒启动上锁
    9秒 0(+2) :电锁侦测到上锁信号稳定后,且持续稳定达9秒启动上锁
    开锁延时功能   3秒 0(+1):电锁在断电后,及时供电的状态下,持续保持开锁状态达3秒
    6秒  (+1.5)0 :电锁在断电后,及时供电的状态下,持续保持开锁状态达6秒
    9秒 0(+2) :电锁在断电后,及时供电的状态下,持续保持开锁状态达9秒
    锁舌防锯   锁舌在外力作用下,360度自动旋转
    可调感应距离   永磁体上下可调距离:5mm内
    漏电   电子线与锁体外壳间为无穷大(∞)
    气候环境适应性检验 高温试验 电锁在50℃±2℃条件下,加电2小时,试验后,功能正常工作。
    低温试验 电锁在-20℃±2℃条件下,加电2小时,试验后,功能正常工作。
    恒定湿热试验 电锁在湿度(93±2)%,温度40℃±2℃环境中存储48小时,试验后,功能正常工作



    工作原理

    通电、磁感应上锁、断电开锁

    工作电压

    DC12V ±10%

    启动电流

    650mA

    工作电流

    250 mA

     功率

    7.8W-3W

    工作温升

    ≤ 常温 +20℃

    指示灯

    定位器

    门状态信号输出

    带NO信号输出;门状态信号的过载量不大于DC12V@300mA,(NC)需订制

    锁状态信号输出

    上锁延时功能

    0.3.6.9秒可调

    开锁延时功能

    3.6.9秒可调

    侧向抗拉力

    600公斤级

    工作寿命

    使用超10年

    环境温度

    -20~55℃

     锁体材质

    锌合金、紫铜漆包线、铝合金、特级电磁纯铁

     装饰面板材材质

    不锈钢

     磁扣板材质

    铝合金

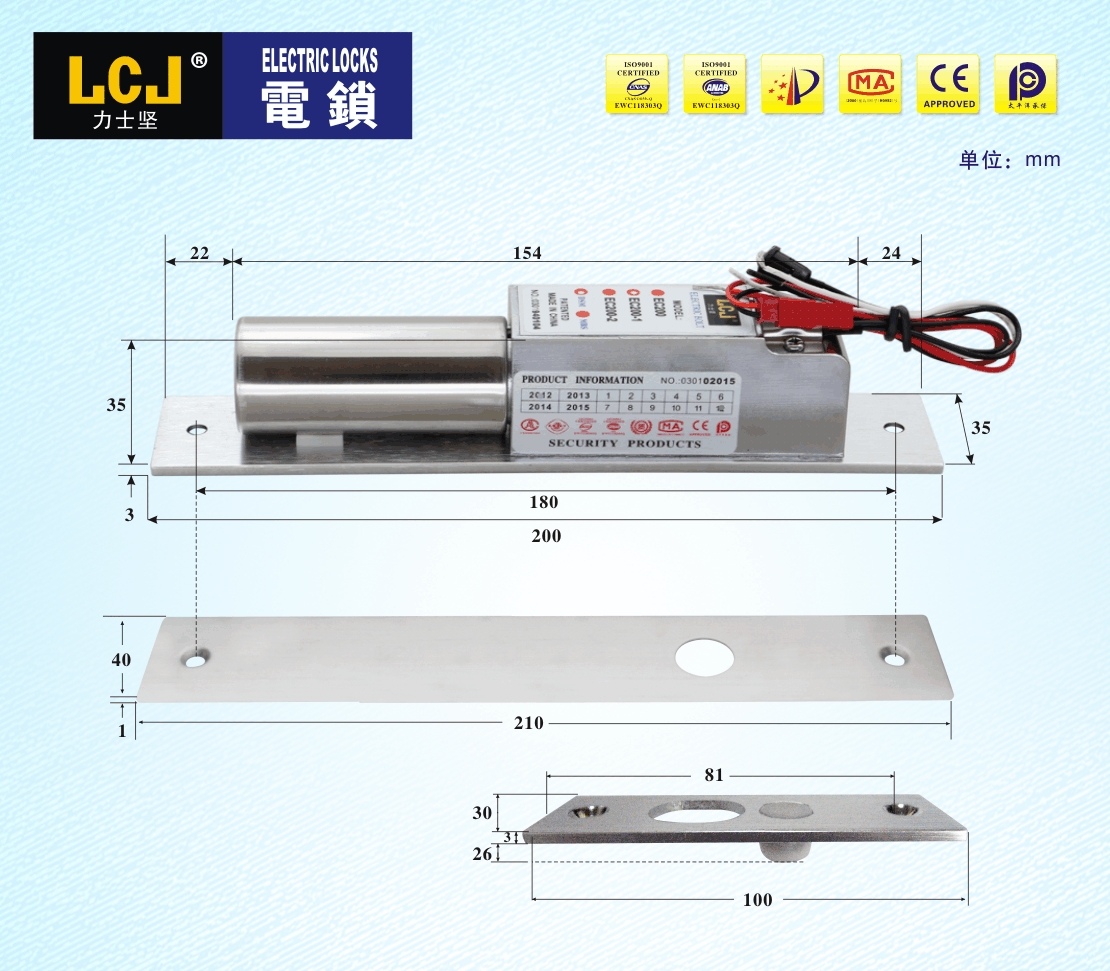

    锁体尺寸

    L200×W35×H38 (mm)

     装饰面板尺寸

    L210×W40×H0.8 (mm)

     磁扣板尺寸

    L100×W30×H3 (mm)

     锁舌尺寸

    Φ15X14.5 (mm)

     安装类型

    单门、嵌入式安装(暗装型)

     开门角度

    90度、180度



    应用

    环境

    开门

    方向

    电锁

    配套产品

    控制器

    门禁机

    一卡通

    感应卡

    复位开关

    出门开关

    出门按钮

    遥控器

    (可选)



    线性电源

    电锁电源

    蓄电池

    木  门

    外开

      无

    FS2000C

    ID001



    ID002



    ID003

    POC1101



    POC2020

    POCJ3001



    POCF3001

    标准电锁电源

    POC901–2.6X

    POC902-3X

    不须配套

    内推

    金属门

    外开

    马夹

    内推

    后备式电锁电源

    POC901-2.6C

    POC902-3C

    POC902-5C

    须配套

    未包边

    玻璃框

    外开

    内推

    PZEC200

    未包边

    玻璃门

    外开

    内推

    PFEC100-1





    数量(把/箱)

     20把/箱

     净重(公斤/把)

     0.85公斤/把

     总重(公斤/箱)

    17公斤/箱

     包装盒规格

     L286×W66×H60 (mm)

     包装箱规格

     L340×W300×H230 (mm)







    EC电插锁是按照《电插锁》标准自主设计开发,拥有实用新型、外观等专利。



    公司通过于2003年率先获得:ISO9001:2008质量管理体系中国版与美国版管理认证

    质量管理体系中国版本: 中英文

    质量管理体系美国版本: 中英文

    产品通过公安部安全与警用电子产品质量检测中心的型式检验MA认证

    产品通过SGS(瑞士通用公证行、通标标准技术服务有限公司)实验室的CE认证



    产品通过中国太平洋财产保险股份有限公司(CPIC)承保产品责任险。

    产品享有超服务:10年保修,首5年超值保修

    (因我司质量问题,来回运费由我司承担),参与LCJ售后服务条例执行。



            力士达电锁(LCJ力士坚品牌)保留本产品规格、外型、技术参数等修改之权利,如有更改,恕不能一一通知.关于本产品的图片、文字、技术参数及其相关内容未经本公司书面批准不得擅自使用,由此引起的纠纷本公司概不负责,同时,本公司保留进一步追究其法律责任之权利.
